柔性防水套管安裝圖
- 品牌：???潤泰達
- 型號：???

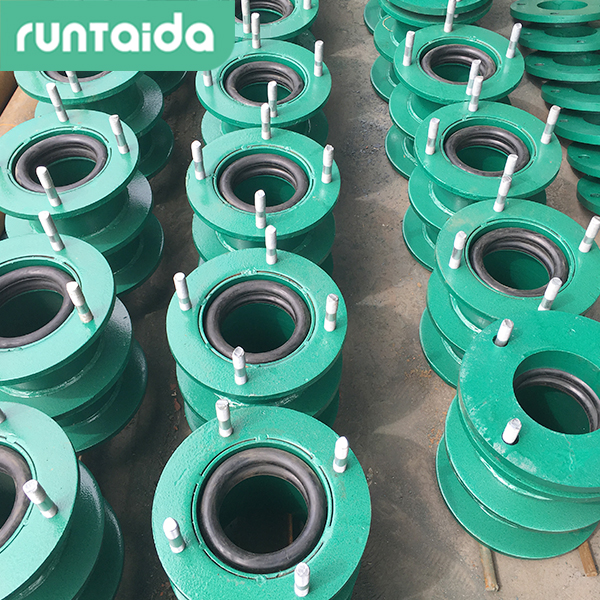

潤達防水套管產品實拍圖
DN200柔性防水套管
柔性防水套管簡介：
柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、 自 來水、污水處理等單位。
柔性防水套管的分類：
根據標準圖集可以分為：國標和非標。國標型防水套管是指完全按照建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度 、翼環厚度、管徑與厚度都有嚴格的要求。非標則是在外形和大概結構合標準圖集的情況下，選材時對法蘭厚度、翼環厚度、管徑與厚度為放寬要求，嚴格來說，這些是不合格的產品，當然，一定程度內的放寬標準不至于影響使用。
柔性防水套管細分為兩種型號： 1、A型防水套管2、B型防水套管
兩者區別在與A型防水套管穿墻后直接使用，B型在穿墻后尾部添加填料（柔性填料材料：瀝清、麻絲、聚苯乙烯板）。
柔性防水套管的規格： DN15mm—DN3200mm
柔性防水套管尺寸參考圖
柔性防水套管主要尺寸、重量表
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
I |
10 |
I1 |
I2 |
D1 |
D2 |
D3 |
n-M |
A型重量(k曲 |
B型重量 |
|||
|
I型 |
Ⅱ型 |
I型 |
Ⅱ型 |
I型 |
Ⅱ型 |
|||||||||||||
|
50 |
60 |
95 |
65 |
145 |
200 |
65 |
28 |
- |
72 |
30 |
3.5 |
4 |
8 |
4-M12 |
14.40 |
- |
14.60 |
- |
|
65 |
76 |
114 |
80 |
165 |
220 |
65 |
28 |
25 |
72 |
30 |
3.75 |
4 |
8 |
4-M12 |
16.89 |
17.07 |
17.18 |
17.35 |
|
80 |
89 |
127 |
95 |
180 |
235 |
65 |
28 |
25 |
76 |
38 |
4 |
4 |
10 |
4-M16 |
21.12 |
21.31 |
21.42 |
21.61 |
|
100 |
108 |
146 |
114 |
200 |
255 |
65 |
28 |
25 |
76 |
38 |
4 |
4.5 |
10 |
4-M16 |
24.37 |
24.58 |
24.71 |
24.92 |
|
125 |
133 |
180 |
140 |
235 |
290 |
65 |
28 |
25 |
76 |
38 |
4 |
6 |
10 |
6-M16 |
31.92 |
32.31 |
32.43 |
32.82 |
|
150 |
159 |
203 |
165 |
260 |
315 |
65 |
28 |
25 |
76 |
38 |
4.5 |
6 |
10 |
6-M16 |
35.77 |
36.17 |
36.31 |
36.72 |
|
200 |
219 |
265 |
226 |
320 |
375 |
65 |
28 |
25 |
76 |
38 |
6 |
6 |
10 |
6-M16 |
44.69 |
45.29 |
45.29 |
45.87 |
|
250 |
273 |
325 |
280 |
380 |
435 |
65 |
28 |
25 |
76 |
38 |
8 |
8 |
10 |
8-M16 |
59.41 |
60.22 |
60.43 |
61.33 |
|
300 |
325 |
377 |
333 |
435 |
495 |
72 |
28 |
30 |
90 |
46 |
8 |
10 |
10 |
8-M20 |
89.37 |
90.02 |
90.35 |
91.14 |
|
350 |
377 |
426 |
385 |
485 |
545 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
8-M20 |
99.74 |
100.3 |
100.7 |
101.5 |
|
400 |
426 |
480 |
435 |
540 |
600 |
72 |
32 |
30 |
90 |
46 |
1O |
10 |
10 |
12-M20 |
114.0 |
114.8 |
115.3 |
116.4 |
|
450 |
480 |
530 |
488 |
590 |
650 |
72 |
32 |
30 |
90 |
46 |
10 |
1O |
10 |
12-M20 |
124.1 |
124.7 |
- |
- |
|
500 |
530 |
585 |
538 |
645 |
705 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
16-M20 |
139.3 |
140.5 |
- |
- |
|
600 |
630 |
690 |
640 |
755 |
820 |
75 |
32 |
30 |
104 |
54 |
10 |
10 |
12 |
16-M24 |
197.2 |
198.2 |
- |
- |
|
700 |
720 |
780 |
730 |
845 |
910 |
75 |
40 |
30 |
104 |
54 |
10 |
1O |
12 |
20-M24 |
222.6 |
223.7 |
- |
- |
|
800 |
820 |
880 |
830 |
950 |
1020 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-M27 |
280.0 |
282.3 |
- |
- |
|
900 |
920 |
980 |
930 |
1050 |
1120 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-M27 |
309.6 |
312.2 |
- |
- |
|
1000 |
1020 |
1080 |
1030 |
1150 |
1220 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
24-M27 |
341.1 |
344.0 |
- |
- |
防水套管結構圖
歡迎來潤達管道參觀和指導工作
公司介紹
鞏義市潤達管道設備制造有限公司，成立于2006年，位于中國管道裝備產業集中區鞏義市西村鎮境內，公司廠區坐落在西村鎮管道裝備產業園，占地20000平方米。鞏義市西村鎮興辦有各類管道設備加工企業數百家，年產管道附件數億套，產值數十億元，在國內管道附件行業具有舉足輕重的影響。
公司現有職工289人，其中擁有高級技工職稱的37人，工程師職稱的7人，高級工工程師2人。公司先后與4所大中專院校和科研院所建立技術合作關系。擁有實用發明專利6項，多次被科協評為“科技進步先進單位”。
公司目前具備最大直徑4000mm管道設備生產能力，主要產品為：鋼制伸縮接頭，柔性防水套管，大口徑法蘭，雙法蘭傳力伸縮器，套筒補償器，波紋管補償器，非金屬補償器，橡膠膨脹節，直流直流介質無推力補償器，可撓伸縮管等管道設備。年生產能力10000套。公司設計生產的可撓伸縮管設備打破國外的技術壟斷，主要應用于管道穿越不同條件地質結構以及應該管道大幅安裝落差，減少或避免地質沉降以及地殼活動對管道的影響，使建設單位在采購該設備是成本節約50%以上。公司橡膠膨脹節系列產品，最大生產直徑3600mm，多次應用在國內百萬機組火電項目，受到使用單位一直好評。
公司于2009通過ISO9001:2008質量管理體系認證，2009年通過ISO14000:2004環境管理體系認證。公司設有嚴格的質量控制體系，標準的生產工藝流程，規范的出廠檢測手段，確保出廠的每一件產品達到國家標準和客戶的要求。
公司資質
出口產品包裝發貨
2017年客戶到廠區訪問
車間內生產設備一角
防水套管的包裝形式：
防水套管在發貨時國內一般采用氣泡膜包裝，也可以采用木托包裝，國外一般采用木箱包裝形式，費用自付。
防水套管常見的三大問題
有許多客戶只是因?yàn)樾枰?gòu)買防水套管產品，而對于防水套管的一些問題，并不了解。今天我整理了三個常見問題，給大家分享下。希望通過這三個問題，能對防水套管產品有一定的認識。
問防水套管都有哪些規格？
答：我公司生產的防水套管有：B型剛性防水套管、A型剛性防水套管、B型柔性防水套管、不銹鋼柔性防水套管、地下室柔性防水套管、02S404剛性防水套管、A型柔性防水套管、S312剛性防水套管、鋼制柔性防水套管、加長型防水套管、密閉防水套管、穿墻防水套管、剛性防水套管、02S404柔性防水套管、加長加翼環柔性防水套管、WRG柔性防水套管、02S404剛性防水套管、804FS02柔性密閉防水套管、人防地下室專用密閉防水套管、Ⅱ型剛性防水套管、ZYS808柔性防水套管等，也可根據圖紙定做各種規格防水套管。
問：防水套管一般用在什么地方？
答：防水套管一般都用在管子穿墻處，有嚴密防水要求的地方用柔性防水套管，如建設水池，游泳池，消防池等地方，有一般防水要求的地方用剛性防水套管。都是澆筑在混凝土墻體立面用的。
問：防水套管的作用是什么？
答：柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物,；剛性防水套管一般適用于管道穿過墻壁之處要求一般防水的構筑物,柔性及剛性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內。
