通風套管圖紙
- 品牌：???潤泰達
- 型號：???02S404

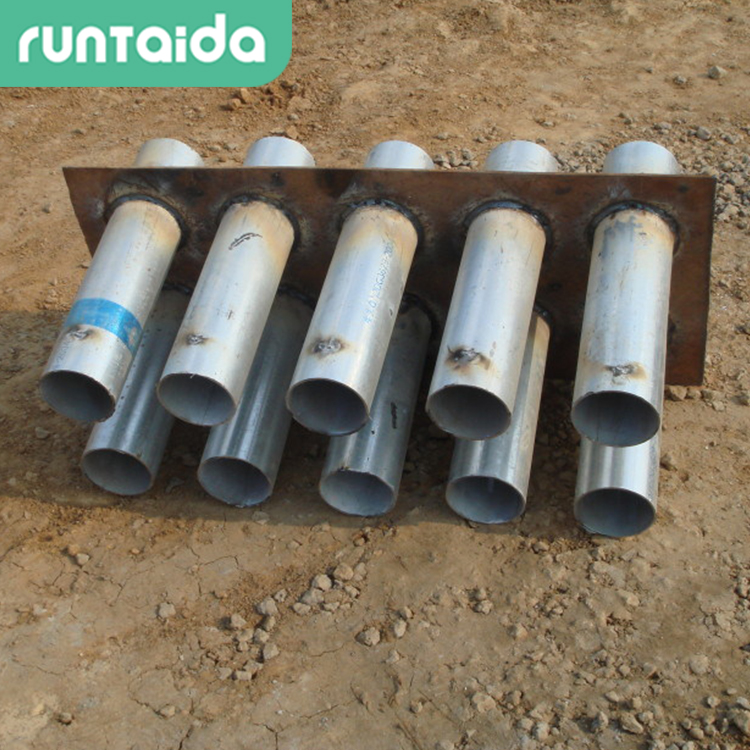

柔性密閉套管是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。它的外殼一次性澆注在墻壁上，管子從套管中間通過，管子外徑與套管中間用填料密封，起到了防水和減振作用。
兩側防護柔性密閉套管材質：
1、柔性密閉套管是按照國家標準04FS02制造生產，材料采用Q235-A。
2、柔性填料材料：瀝青麻絲，聚苯乙稀板，聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏，聚胺脂密封膏。
一、產品介紹
柔性密閉防水套管是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。它的外殼一次性澆注在墻壁上，管子從套管中間通過，管子外徑與套管中間用填料密封，起到了防水和減振作用。
二、防水套管說明
1、柔性填料材料：瀝青麻絲、聚苯乙稀板、聚氯乙稀泡沫塑料板。
2、密封膏、聚硫密封膏、聚氨脂密封膏。
3、套管穿墻處如遇非混凝土墻時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑大200mm,而且必須將套管一次澆固于墻內。
4、穿管處混凝土墻厚小于300，否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑至少比翼環直徑大200mm.
5、套管的重量L=300計算，如墻厚大于300時，應另行計算。
6、柔性防水套管可根據用戶需要制作S312或者S404標準，訂貨時請注明管外徑及適用墻厚。
三、適用范圍：
適用于人防，地下工程，化工，鋼鐵，自來水，污水處理等管路穿墻壁要求嚴密防水之處。
|
型號 |
FTG-R柔性防水套管 |
FTG-G剛性防水套管 |
|||
|
公稱通徑DN |
全長 |
適用于墻厚 |
翼環直徑 |
長度(＝墻厚) |
翼環直徑 |
|
50 |
380 |
300 |
175 |
200 |
225 |
|
65 |
380 |
300 |
190 |
200 |
241 |
|
80 |
384 |
300 |
215 |
200 |
263 |
|
100 |
384 |
300 |
240 |
200 |
288 |
|
125 |
386 |
300 |
265 |
200 |
315 |
|
150 |
386 |
300 |
295 |
200 |
341 |
|
200 |
386 |
300 |
350 |
200 |
394 |
|
250 |
388 |
300 |
405 |
200 |
449 |
|
300 |
388 |
300 |
465 |
200 |
503 |
|
350 |
392 |
300 |
515 |
200 |
577 |
|
400 |
392 |
300 |
570 |
200 |
628 |
|
450 |
394 |
300 |
625 |
200 |
684 |
|
500 |
394 |
300 |
680 |
200 |
736 |
|
600 |
407 |
300 |
795 |
200 |
841 |
|
700 |
409 |
300 |
900 |
200 |
947 |
|
800 |
411 |
300 |
1025 |
200 |
1054 |
|
900 |
413 |
300 |
1135 |
200 |
1161 |
|
1000 |
415 |
300 |
1245 |
200 |
1267 |
