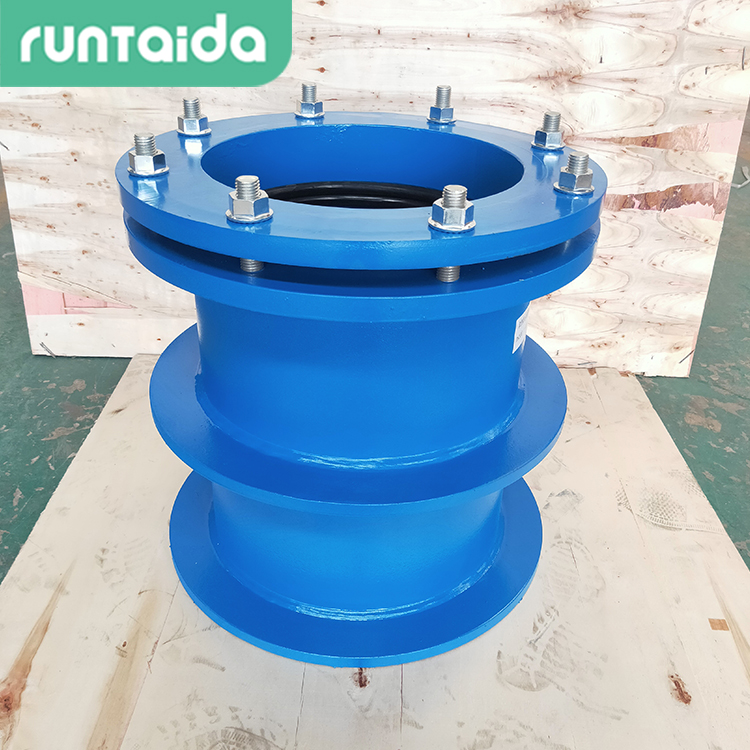

天津鋼制柔性防水套管
- 品牌：???潤泰達
- 型號：???02S404
防水套管說明
柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形，或有嚴密防水要求的建筑物，按結構柔性防水套管分為A型和B型，A型一般用在水池或穿入墻內，B型用于穿入構建筑物外墻，另外密封圈也有區別，Ⅰ型密封圈用于一般防水要求，Ⅱ型密封圈用于較嚴密的防水要求。按形狀分為錐形圈和圓形圈。當柔性防水套管的安裝與其他設備連接的比較近，比如泵或增壓設備，應在其他設備的前端加裝柔性接頭，起到很好的保護作用。
套管怎樣防止水擊的幾點常識：
1、降低波速，對給定的流量變化，壓力變化與波速的傳播成正比，所以降低波速對于控制瞬變總有好處。 降低波速可以通過以下方法：(1)摻進空氣；(2)采用非圓形管道。
2、安裝水擊消除器。當管路中壓力升高時彈簧受到壓縮，于是打開了水的通路，水被排出而泄 壓，因此降低了水擊壓力。
3、適當加大管徑，限制流速可減小水擊強度;
4、設置止回閥，水擊危害的大小與閥門關閉時間的長短有關，閥門關閉越快，水擊的危害越大；關閉緩慢，危害越小，要合理增加管路閥門關閉時間，緩慢操作，要絕對禁止突然關閉閥門。
5、在管網上按照規定安裝溢流閥，當超過調定壓力時閥門打開。
6、在較長的管道上設置調壓室，縮短管道長度，減小相長，可以緩和水擊。
7、對各過流部件進行合理的設計，并通過完善的管理制度和嚴格執行操作規程，及時維修排除柔性防水套管管道運行故障，一般可以將流體系統中的水擊的影響控制在滿意的限度。
|
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型 號 |
全長 |
S312 |
02S404 |
S312 |
|
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
|
50 |
380 |
177 |
200 |
225 |
200 |
|
65 |
380 |
190 |
220 |
230 |
200 |
|
80 |
384 |
217 |
235 |
251 |
200 |
|
100 |
384 |
236 |
255 |
280 |
200 |
|
125 |
386 |
257 |
290 |
301 |
200 |
|
150 |
386 |
280 |
315 |
324 |
200 |
|
200 |
386 |
350 |
375 |
394 |
200 |
|
250 |
388 |
402 |
435 |
446 |
200 |
|
300 |
388 |
462 |
495 |
498 |
200 |
|
350 |
392 |
511 |
545 |
567 |
200 |
|
400 |
392 |
565 |
600 |
621 |
200 |
|
450 |
394 |
615 |
650 |
671 |
200 |
|
500 |
394 |
673 |
705 |
720 |
200 |
|
600 |
407 |
787 |
820 |
822 |
200 |
|
700 |
409 |
877 |
910 |
911 |
200 |
|
800 |
411 |
987 |
1020 |
1011 |
200 |
|
900 |
413 |
1087 |
1120 |
1113 |
200 |
|
1000 |
415 |
1187 |
1220 |
1213 |
200 |
|
1200 |
416 |
1390 |
1423 |
1413 |
200 |
|
1400 |
417 |
1590 |
1623 |
1613 |
200 |
