柔性防水套管對管道壓力的設計要求

2017-3-6 14:11:28??????點擊：

柔性防水套管在管道中對管道壓力的設計要求說明

　　柔性防水套管對管道壓力的設計要求，管道中有各種介質的流動，都會產生壓力，所以柔性防水套管在管道中壓力要進最嚴的要求，下面是管道壓力、真空管道、其它管道中的壓力設計要求：

第一、壓力管道：

設有安全閥的壓力管道：管道設計壓力≥安全閥開啟壓力；

與未設安全閥的設備相連的壓力管道：管道設計壓力≥設備設計壓力；

離心泵出口管道：管道設計壓力≥泵的關閉壓力；

往復泵出口管道：管道設計壓力≥泵出口安全閥開啟壓力；

壓縮機排出管道：管道設計壓力≥安全閥開啟壓力+壓縮機出口至安全閥沿程最大正常流量下的壓力降。

第二、真空管道：管道設計壓力=全真空；

第三、其它管道（凡不屬上述范圍的管道）：柔性防水套管的管道設計壓力≥工作壓力變動中的最大值。

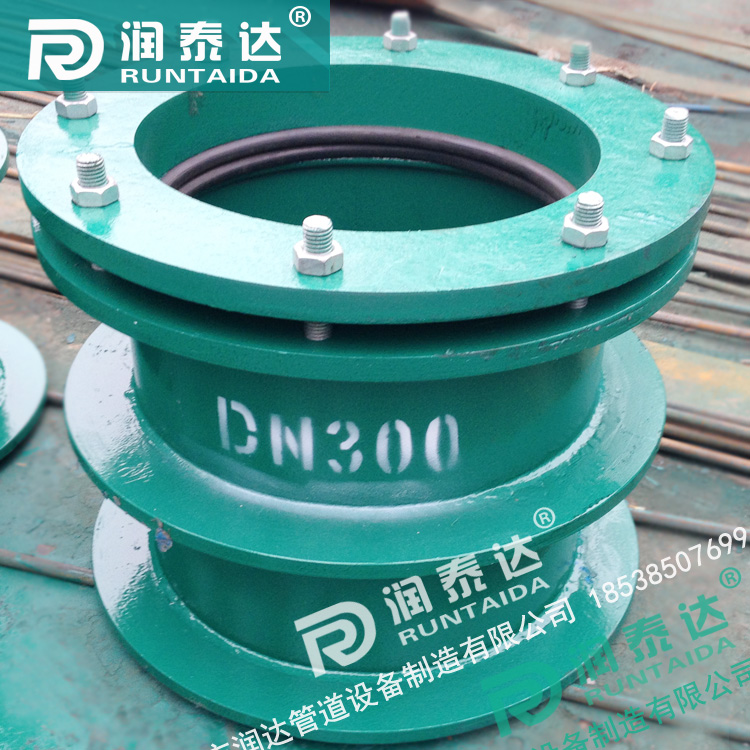

　　柔性防水套管適合用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形、或有嚴密防水要求的構（建）筑物。A型一般用于水池或穿內墻，B型用于穿構（建）筑物外墻。I型密封圈適合用于一般防水套管要求。II型適合用于較嚴密的防水要求。適合溫度范圍：-20°C～+80°C。當穿墻管與泵或增壓設備的進、出管道連接時，宜在連接處設置柔性連接。

名稱	柔性防水套管			剛性防水套管
型號	全長	S312	02S404	S312
公稱通徑	全長	翼環直徑	翼環直徑	翼環直徑	長度(=墻厚)
50	380	177	200	225	200
65	380	190	220	230	200
80	384	217	235	251	200
100	384	236	255	280	200
125	386	257	290	301	200
150	386	280	315	324	200
200	386	350	375	394	200
250	388	402	435	446	200
300	388	462	495	498	200
350	392	511	545	567	200
400	392	565	600	621	200
450	394	615	650	671	200
500	394	673	705	720	200
600	407	787	820	822	200
700	409	877	910	911	200
800	411	987	1020	1011	200
900	413	1087	1120	1113	200
1000	415	1187	1220	1213	200
1200	416	1390	1423	1413	200
1400	417	1590	1623	1613	20
