剛性防水套管和柔性防水套管在設計構造上的區別

2017-2-6 9:36:40??????點擊：

剛性防水套管和柔性防水套管在設計構造上的區別：剛性防水套管的外形構造是鋼管外加翼環(鋼板做的環形套在鋼管上)，裝于混凝土墻內，用于管道穿墻，達到墻體的防水效果；柔性防水套管除了外部翼環，內部還有橡膠檔圈之類的，法蘭內絲環，焊接于套管內，用于有減震需要的管路，如和水泵連接的管道穿墻時起到很好的保護作用。剛性防水套管使用方法：剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物，適用于管道穿墻處空間有限或管道安裝先于構(建)筑物或管道的更新改造。對于有地震設防要求的地區，如采用鋼性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管，B,C型適用于球墨鑄鐵鋼管及鑄鐵管。

剛性防水套管適用性：

1、剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

3 、套管尺寸表內所列之材料重量為鋼套管(套管長度 L 值按 200mm 計算)及翼環之重量。鋼套管及翼環用 A3 材料制作， T42 焊條焊接。

4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍，Ⅱ型套管應比翼環直徑( D4 )大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。

5 、防水套管處的混凝土墻厚，應不小于 200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑( D4 )大 200mm . 剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管。B,C型適用于球墨鑄鐵管及鑄鐵管剛性。

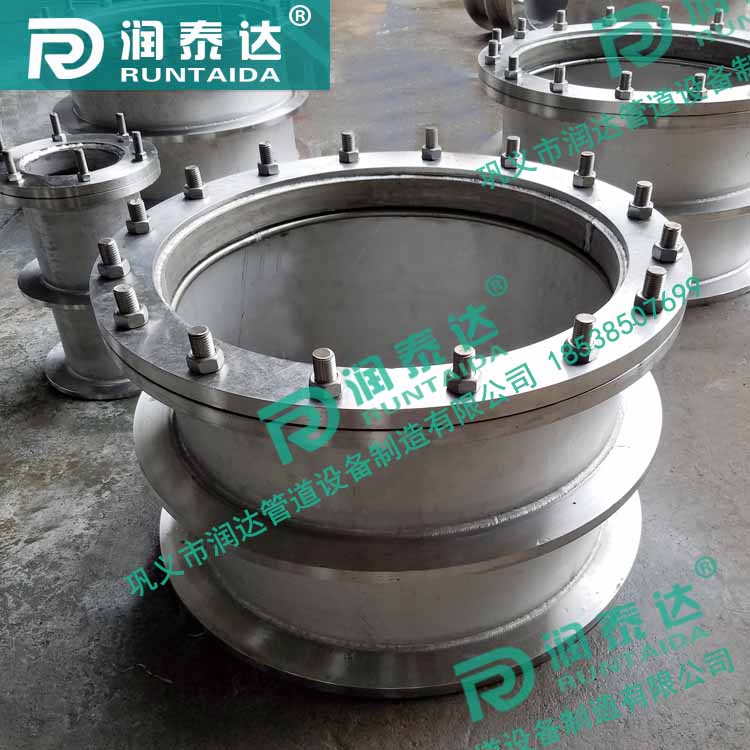

剛性防水套管的性能體現在哪些地方，穿墻(池、板等)的套管分為：剛性防水套管和柔性防水套管兩種。柔性可以抵消管路運作時產生的額定變量，而剛性擇不允許變量產生。兩種產品的使用領域不同，柔性防水套管主要用在人防墻，水池等防水要求很高的構筑物上，剛性防水套管一般用在地下室等管道需穿管道地位置，并被一次性封嵌在墻上不可拆卸不可移動。

02S404型柔性防水套管尺寸重量表

DN	D1	D2	D3	D4	D5	ι	ι0		ι1	ι2	δ1	δ2	δ3	n-M	A型重量		B型重量
DN	D1	D2	D3	D4	D5	ι	Ⅰ型	Ⅱ型	ι1	ι2	δ1	δ2	δ3	n-M	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12	14.40	/	14.60	/
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	6-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	8-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M20	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	32	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20	124.1	124.7	/	/
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	/	/
600	630	690	640	755	820	75	40	30	104	54	10	10	12	16-M24	197.2	198.2	/	/
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24	222.6	223.7	/	/
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	/	/
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	/	/
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	/	/
