雙密封柔性防水套管在安裝時該注意的事項
02s404防水套管具有保護管道不被破壞安裝管道、及維修管道方便有水房間的套管，還有一定的防止水滲、流、淌到下層的作用，同時還可以防止交叉污染，那么穿樓板處加02S404柔性防水套管又什么意義呢?
管道穿過樓板后,有些施工人員為方便省事,不進行土建支模,僅進行簡單遮擋后用水泥砂漿填塞孔洞,加之硬聚氯乙烯管外表比較光滑,與混凝土粘結不是很牢固,因此非常容易造成嚴重的樓板滲水現象,影響住戶正常使用。正確的做法是:預先加套管,管道安裝結束應配合土建進行支模,并應采用C20 細石混凝土分二次澆筑搗密實。澆筑結束后,結合找平層或面層施工,在管道周圍應砌筑成厚度不小于20 毫米,寬度不小于30 毫米的阻水圈。

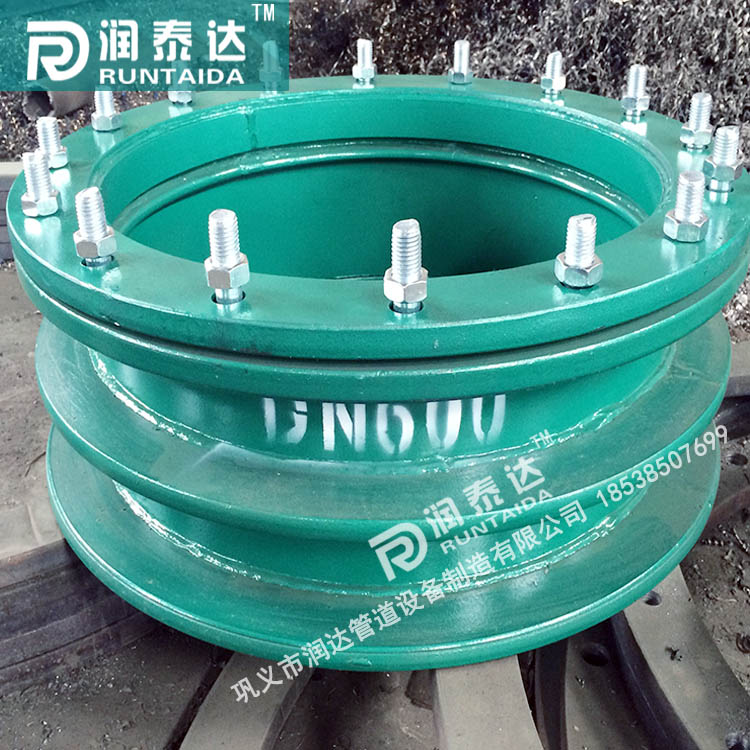

簡介雙密封柔性防水套管
1、本尺寸均以毫米來計。
2、柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3、柔性防水套管套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）外層防腐由設計決定。
4、柔性防水套管套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（D6）大200mm，而且必須將套管澆固與墻內。
5、柔性防水套管套管的材料重量是按墻厚L值為300mm計算，如墻厚大于300mm應另行計算。
6、穿管處之混凝土墻厚應不小于300mm否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（D6）大200mm 。
7、柔性防水套管套管部件焊接材料，用A3材料制作，T42焊接。
8、雙密封防水套管密封性更加嚴實，抗震抗壓。
柔性防水套管安裝中通常會涉及到管道的長度確定，安裝過程中要怎樣具體的操作等問題。潤達管道在這里告訴廣大的用戶，柔性防水套管安裝中要的一切都有跡可循。
柔性防水套管的長度重量及安裝方法：柔性防水套管的長度是根據防水套管生產建筑科學研究院研制設計的S312、02S404標準圖集選材和生產制造的。本圖集標準對法蘭厚度、翼環厚度、管徑與厚度都有嚴格的要求。防水套管的長度可以根據用戶要求隨意加長和縮短。
安裝說明：
1.柔性填料材料：瀝清、麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2.密封膏：聚硫密封膏，聚胺脂密對膏
3.套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（D5）大200，而且必須將套管一次澆固于墻內。
4.穿管處混凝土墻厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
5.套管的重量以L=300計算如墻厚大于300時，應另行計算。
柔性防水套管主要尺寸、重量表
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
I |
10 |
I1 |
I2 |
D1 |
D2 |
D3 |
n-M |
A型重量(k曲 |
B型重量 |
|||
|
I型 |
Ⅱ型 |
I型 |
Ⅱ型 |
I型 |
Ⅱ型 |
|||||||||||||
|
50 |
60 |
95 |
65 |
145 |
200 |
65 |
28 |
- |
72 |
30 |
3.5 |
4 |
8 |
4-M12 |
14.40 |
- |
14.60 |
- |
|
65 |
76 |
114 |
80 |
165 |
220 |
65 |
28 |
25 |
72 |
30 |
3.75 |
4 |
8 |
4-M12 |
16.89 |
17.07 |
17.18 |
17.35 |
|
80 |
89 |
127 |
95 |
180 |
235 |
65 |
28 |
25 |
76 |
38 |
4 |
4 |
10 |
4-M16 |
21.12 |
21.31 |
21.42 |
21.61 |
|
100 |
108 |
146 |
114 |
200 |
255 |
65 |
28 |
25 |
76 |
38 |
4 |
4.5 |
10 |
4-M16 |
24.37 |
24.58 |
24.71 |
24.92 |
|
125 |
133 |
180 |
140 |
235 |
290 |
65 |
28 |
25 |
76 |
38 |
4 |
6 |
10 |
6-M16 |
31.92 |
32.31 |
32.43 |
32.82 |
|
150 |
159 |
203 |
165 |
260 |
315 |
65 |
28 |
25 |
76 |
38 |
4.5 |
6 |
10 |
6-M16 |
35.77 |
36.17 |
36.31 |
36.72 |
|
200 |
219 |
265 |
226 |
320 |
375 |
65 |
28 |
25 |
76 |
38 |
6 |
6 |
10 |
6-M16 |
44.69 |
45.29 |
45.29 |
45.87 |
|
250 |
273 |
325 |
280 |
380 |
435 |
65 |
28 |
25 |
76 |
38 |
8 |
8 |
10 |
8-M16 |
59.41 |
60.22 |
60.43 |
61.33 |
|
300 |
325 |
377 |
333 |
435 |
495 |
72 |
28 |
30 |
90 |
46 |
8 |
10 |
10 |
8-M20 |
89.37 |
90.02 |
90.35 |
91.14 |
|
350 |
377 |
426 |
385 |
485 |
545 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
8-M20 |
99.74 |
100.3 |
100.7 |
101.5 |
|
400 |
426 |
480 |
435 |
540 |
600 |
72 |
32 |
30 |
90 |
46 |
1O |
10 |
10 |
12-M20 |
114.0 |
114.8 |
115.3 |
116.4 |
|
450 |
480 |
530 |
488 |
590 |
650 |
72 |
32 |
30 |
90 |
46 |
10 |
1O |
10 |
12-M20 |
124.1 |
124.7 |
- |
- |
|
500 |
530 |
585 |
538 |
645 |
705 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
16-M20 |
139.3 |
140.5 |
- |
- |
|
600 |
630 |
690 |
640 |
755 |
820 |
75 |
32 |
30 |
104 |
54 |
10 |
10 |
12 |
16-M24 |
197.2 |
198.2 |
- |
- |
|
700 |
720 |
780 |
730 |
845 |
910 |
75 |
40 |
30 |
104 |
54 |
10 |
1O |
12 |
20-M24 |
222.6 |
223.7 |
- |
- |
|
800 |
820 |
880 |
830 |
950 |
1020 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-M27 |
280.0 |
282.3 |
- |
- |
|
900 |
920 |
980 |
930 |
1050 |
1120 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-M27 |
309.6 |
312.2 |
- |
- |
|
1000 |
1020 |
1080 |
1030 |
1150 |
1220 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
24-M27 |
341.1 |
344.0 |
- |
- |
